VLan & Unifi Gastnetzwerk

es geht hier um ein Gastnetzwerk mit der Netzwerktrennung über VLAN-ID und Internetzugriff

Der Testaufbau wurde durchgeführt mit:

– Unifi Controller

– Switch mit VLan

– Gateway mit VLan

Ich nutze hier die Unifi Controller Version 6.2.25, die Version wird öfters aktualisiert und die Menüpunkte werden verschoben also kann es sein das bei anderen Versionen die Menüpunkte an anderen stellen sind.

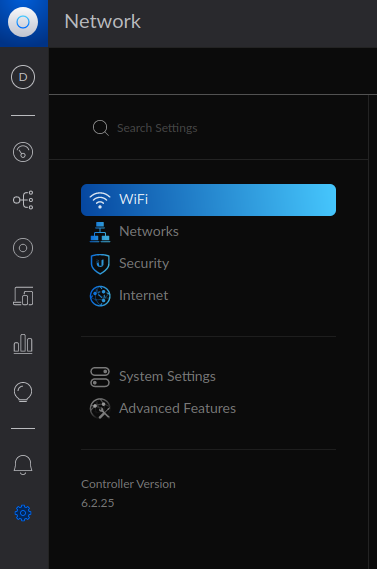

Unifi Controller

Unifi Network WiFi

Einstellungen –> WiFi

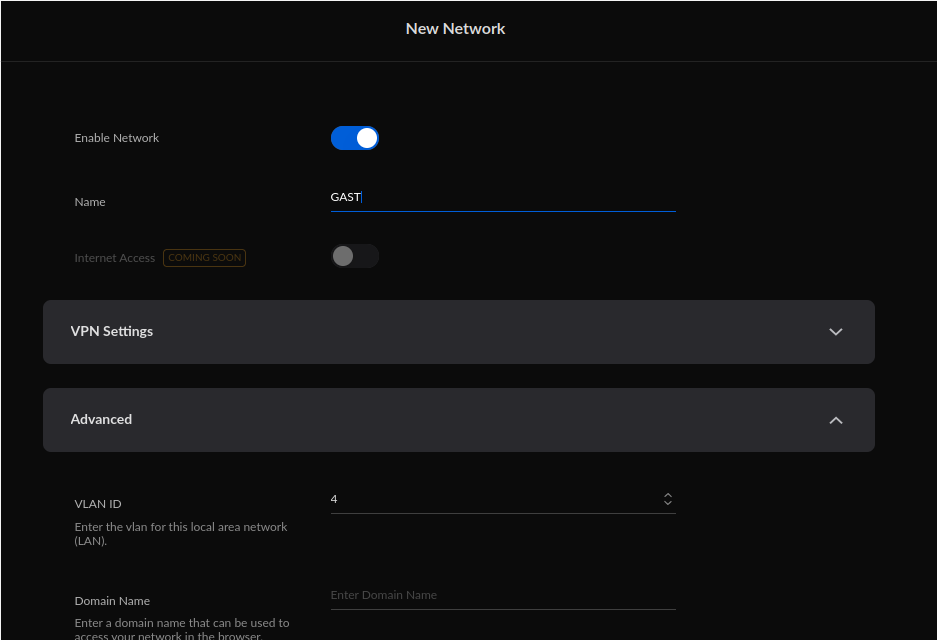

Unifi New Network

Ich habe hier den Namen GAST vergeben und die VLan ID 4, die anderen Einstellungen wie Netzwerk und DHCP Einstellungen müssen an euer Netzwerk angepasst werden. Das Subnetz habe ich für dieses Beispiel auf 192.168.40.0/24 gesetzt und die DHCP Adressen werden bei mir von einem anderen DHCP-Server vergeben und nicht von Unifi.

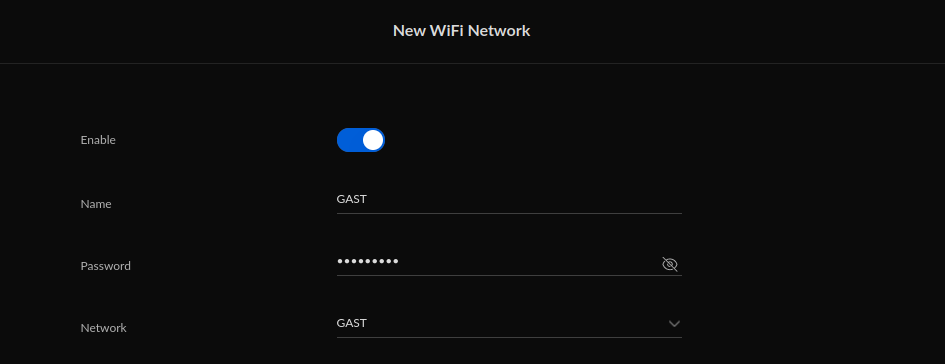

Unifi new WiFi-Network

Die SSID für das Netzwerk bekommt den Namen „Gast“ und das Netzwerk (Gast) was wir vorher erstellt haben wird ausgewählt. Die anderen Einstellungen des WiFi müssen an eure Bedürfnisse angepasst werden.

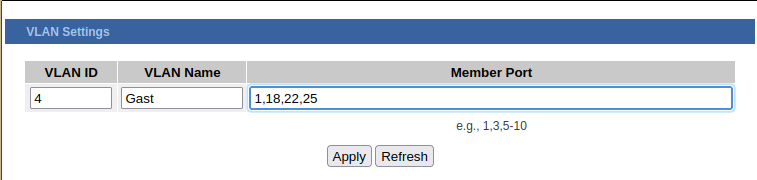

VLAN Settings

Es muss der Switch in eurem Netzwerk auch VLan-IDs verarbeiten können.

Die Member Ports sind die Ports am Switch, ich habe an Port 1 mein Gateway und an Port 18 und 22 einen Unifi WLan Hotspot und der Port 25 ist hier besonders, es ist ein Uplink zu einem anderen Switch und an diesem ist noch ein anderer Unifi Hotspot und damit ich auch die VLan-IDs über die Switche mitgebe muss ich auch den Port 25 hier angeben und auf dem zweiten Switch auch den Port mit der VLan-ID angeben.

VLAN Gast

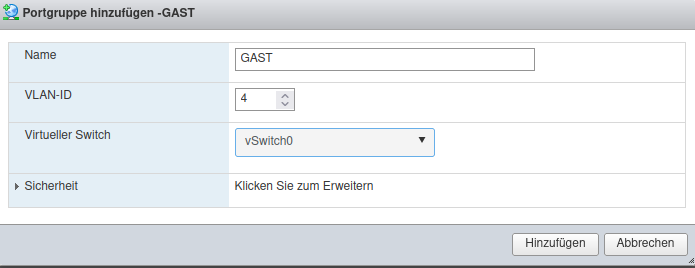

Das sind jetzt sehr spezielle Einstellungen, ich habe noch einen ESXI dem ich auch noch die VLan-ID mitteilen muss, wenn ich dieses hier machen bekommt meine Virtuelle Maschine von den ganzen Netzwerkeinstellungen nichts mit und es ist wie ein Netzwerkkabel in der Maschine, wenn ihr gleich in eure Maschine geht müsst ihr die Einstellungen dort machen.

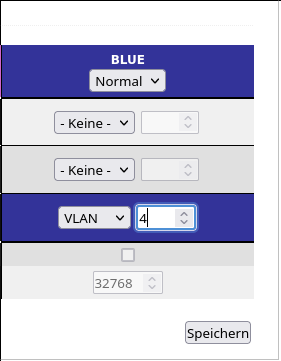

IPFire Blue

Das Gateway ist hier ein IPFire und diesem sage ich jetzt für die Schnittstelle BLUE die VLan-ID 4 wird genutzt.

ESXI neues Interface

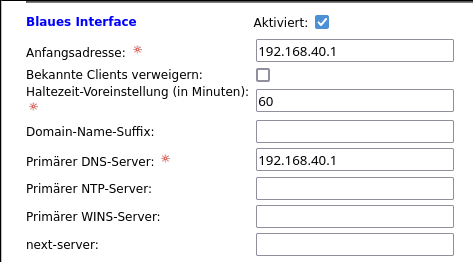

Die Einstellungen für den DHCP – Server unter IPFire für das Netz und jetzt sollten eure Geräte ins Internet kommen.
